การออกแบบป้ายชื่อด้วยโปรแกรม FreeCAD เบื้องต้น (ตอนที่ 2)



เพื่อไม่ให้เนื้อหายาวเกินไปและเกิดความสับสนในการอ่าน จึงแบ่งบทความออกเป็น 3 ตอนดังนี้

- ตอนที่ 1 การสร้างร่างวัตถุ 2 มิติ (Sketcher)

- ตอนที่ 2 การสร้างวัตถุ 3 มิติ (Part Design)

- ตอนที่ 3 การทำตัวอักษร (Draft)

โปรแกรมที่ใช้ในบทความนี้

- โปรแกรม FreeCAD เวอร์ชั่น 0.20 https://www.freecadweb.org/

เนื่องจากเครื่องมือใน FreeCAD นั้นมีหลากหลายเครื่องมือและหลากหลายเทคนิค ที่สามารถทำแล้วให้ผลลัพธ์ได้เหมือนกัน แต่บทความนี้จะใช้เครื่องมือ (workbench) ดังนี้

- Sketcher  (การร่างวัตถุ 2 มิติ)

- Part Design (การทำวัตถุ 3 มิติ)

- Draft (การทำตัวอักษร)

ภาพตัวอย่างป้ายชื่อที่จะทำในบทความนี้

ตอนที่ 2 การสร้างวัตถุ 3 มิติ (Part Design) มีรายละเอียดย่อยดังนี้

- การเลือกระนาบ (Plane)

- การดึงวัตถุ (Pad)

- การเจาะทะลุวัตถุ (Pocket)

- การตัดขอบวัตถุ (Fillet)

จากตอนที่แล้ว (ตอนที่ 1) เข้าสู่หน้าการสร้างวัตถุ 3 มิติ (Part Design) เพื่อเริ่มการสร้างวัตถุ 3 มิติ

เลือกไอคอน Pad เพื่อยืดวัตถุออก

เมื่อวัตถุถูกยืดออก ระบบจะแสดงข้อมูลใน Combo View ด้านซ้ายมือ ความสูงที่ถูกยืดออก ค่าเริ่มต้นจะเป็น 10 มิลลิเมตร ให้ทำการเปลี่ยนเป็น 2 มิลลิเมตร (ตามแบบป้ายชื่อตัวอย่าง)

ความสูงหลังจากปรับลดลงจาก 10 มิลลิเมตร เหลือเป็น 2 มิลลิเมตร และกด OK เพื่อยืนยัน

ขั้นตอนการทำมุมเส้นโค้ง (Fillet)

1. คลิ๊กซ้ายมุมที่ต้องการจะทำเส้นโค้ง (Fillet) สังเกตุจะเห็นเส้นสีเขียวที่ได้เลือกไว้

2. เลือกไอคอน Fillet หรือคลิ๊กที่ข้อความ Fillet เพื่อเลือกขนาดความโค้งมนของ Fillet

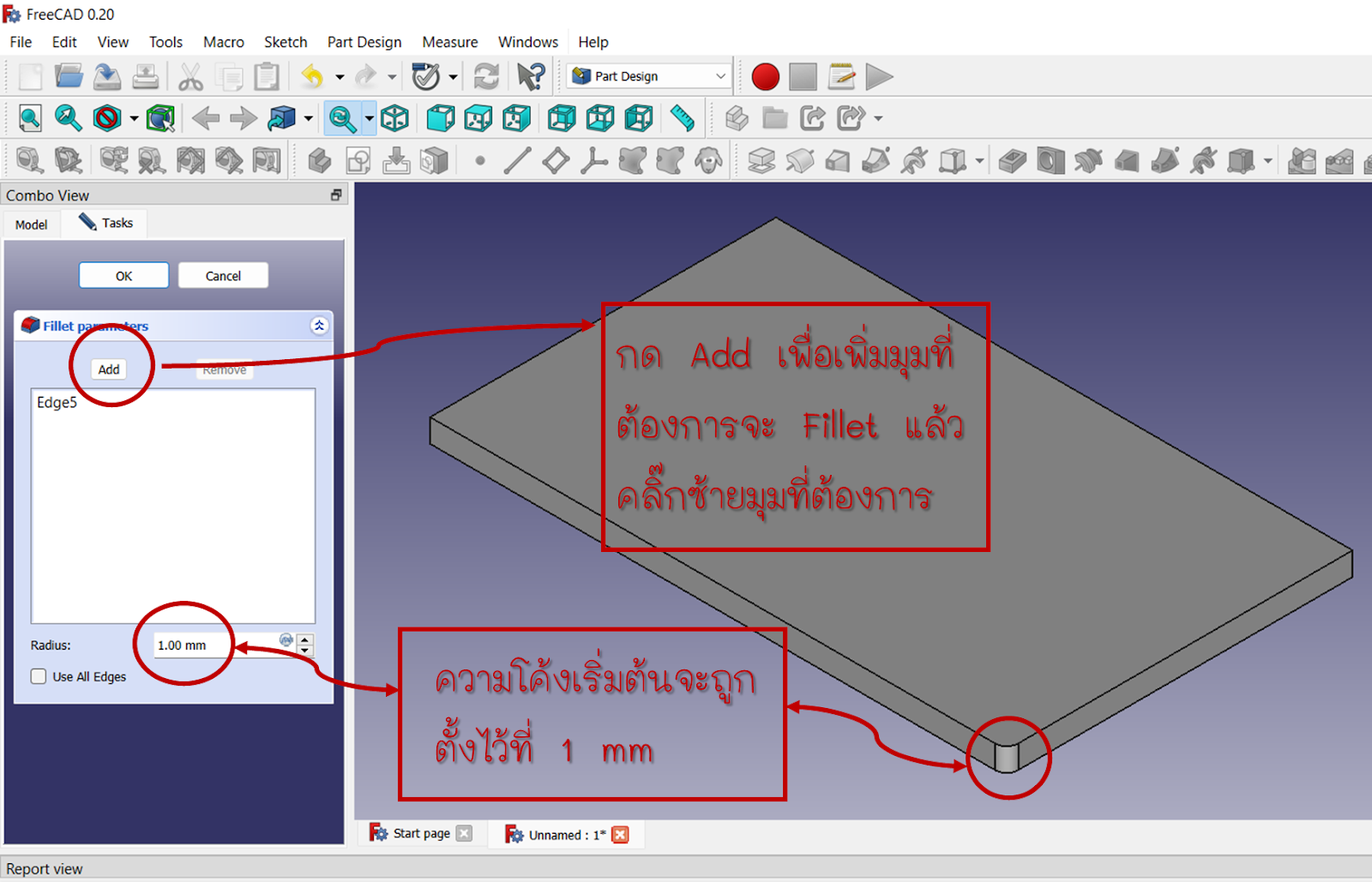

กด Add เพื่อเพิ่มมุมที่ต้องการจะทำมุมโค้ง (Fillet) สังเกตุความโค้งเริ่มต้นจะถูกกำหนดไว้ที่ 1 mm สามารถปรับตั้งได้ตามต้องการ

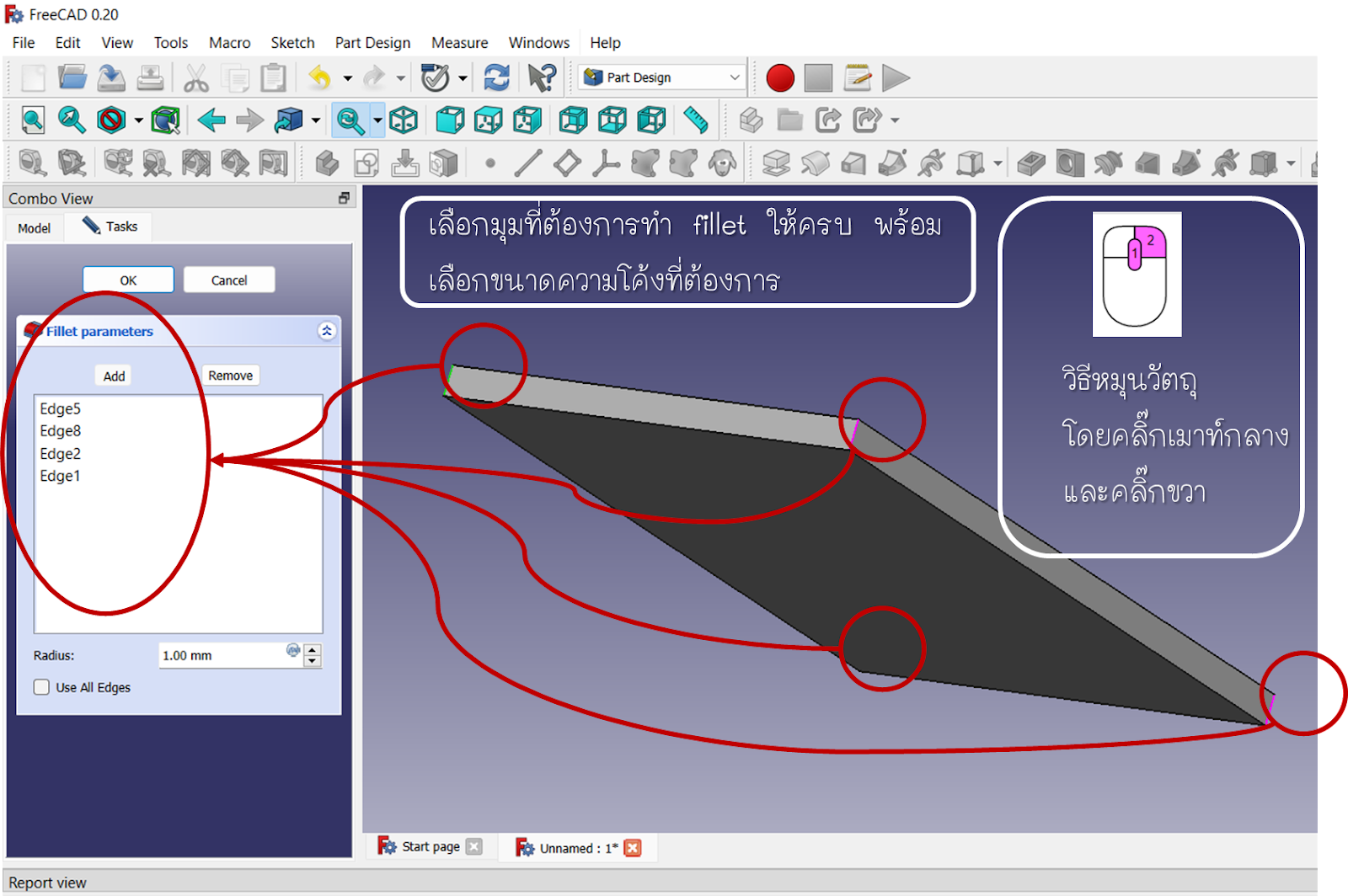

- เลือกมุมที่ต้องการทำ fillet ให้ครบ พร้อมเลือกขนาดความโค้งที่ต้องการ

- วิธีหมุนวัตถุ โดยคลิ๊กเมาท์กลาง (Scroll Whell) และคลิ๊กขวา พร้อมกัน
- เลือกความโค้ง เป็น 6 mm (Radius 6 mm)

ขั้นตอนเจาะรูป้ายชื่อ (Pocket)

- คลิ๊กซ้ายบนระนาบ (Plan) ที่ต้องการจะเจาะรู สังเกตเมื่อคลิกซ้ายบนระนาบจะเปลี่ยนเป็นสีเขียวอ่อน

- คลิ๊กไอคอน Create sketch หรือคลิ๊กที่ข้อความ Create sketch เพื่อสลับไปที่หน้าต่างการสร้างร่างวัตถุ 2 มิติ (Sketcher)

- สร้างร่างวัตถุ 2 มิติ แบบวงกลม โดยเลือกไอคอน (Create circle)

- เลือกขนาดเส้นผ่านศูนย์กลาง (ในตัวอย่างเป็น 5 mm)

- เลือกไอคอน External geometry ในการสร้างเส้นนำส่วนโค้ง ที่ขอบของ fillet เพื่อจะทำการย้ายวงกลมไปแบบจุดชนจุด สังเกตุจะเห็นเส้นขอบเป็นสีชมพู

คลิ๊กจุดของวงกลมและจุดของส่วนโค้ง fillet ให้ขึ้นเป็นจุดสีเขียว เพื่อจะทำการย้ายวงกลมให้ไปทับซ้อนกับส่วนโค้ง fillet แบบจุดชนจุด (Constrian coincident)

คลิ๊ก Constrain Coincident เป็นการย้ายวงกลมไปทับซ้อนกับส่วนโค้ง fillet แบบจุดชนจุด สังเกตุเมื่อทำเสร็จจะเป็นเส้นสีเขียว

คลิ๊กไอคอน leave sketch หรือ Close เพื่อกลับไปหน้าต่างสร้างวัตถุ 3D (Part Design) เพื่อทำการเจาะรูวงกลม (Pocket)

คลิ๊กไอคอน Pocket เพื่อทำการเจาะรู โดยตัวอย่างป้ายชื่อ จะเจาะรูไว้ที่ขนาด 5 mm

เลือกการเจาะรูเป็นแบบทะลุผ่านทั้งหมด (Through all)

จบตอนที่ 2

อ่านมาถึงตรงจุดนี้ ก็ต้องขอขอบคุณผู้อ่านทุกท่าน และหวังว่าจะเป็นประโยชน์ไม่มากก็น้อยสำหรับผู้ที่สนใจ หากผิดพลาดประการใด ขออภัยมา ณ ที่นี้ด้วย

ขอบคุณครับ

โปรดติดตามตอนต่อไป

- ตอนที่ 1 การสร้างร่างวัตถุ 2 มิติ (Sketcher)

- ตอนที่ 2 การสร้างวัตถุ 3 มิติ (Part Design)

- ตอนที่ 3 การทำตัวอักษร (Draft)
