EasyEDA คือโปรแกรมฟรี ที่ใช้ในการออกแบบวงจร (Schematic) และออกแบบ PCB (Printed Circuit Board) แบบ EDA (Electronic Design Automation) ที่มีขนาดเล็กและประสิทธิภาพสูง อีกทั้งยังสามารถจำลองการทำงานของวงจรไฟฟ้าและอิเล็กทรอนิกส์ได้ด้วย สามารถใช้งานได้แบบออนไลน์ หรือดาว์นโหลดโปรแกรมติดตั้งลงเครื่อง แต่จำเป็นต้องเชื่อมต่ออินเตอร์ขณะใช้งาน
ขณะเปิดใช้งานโปรแกรมหน้าแรก ให้เปลี่ยนโหมดการทำงานจาก Standard Mode เป็น Simulation Mode
สังเกตว่าเมื่อเข้าโหมดการจำลอง (Simulation Mode) ที่มุมบนซ้าย จะขึ้นข้อความ EasyEDA SIM

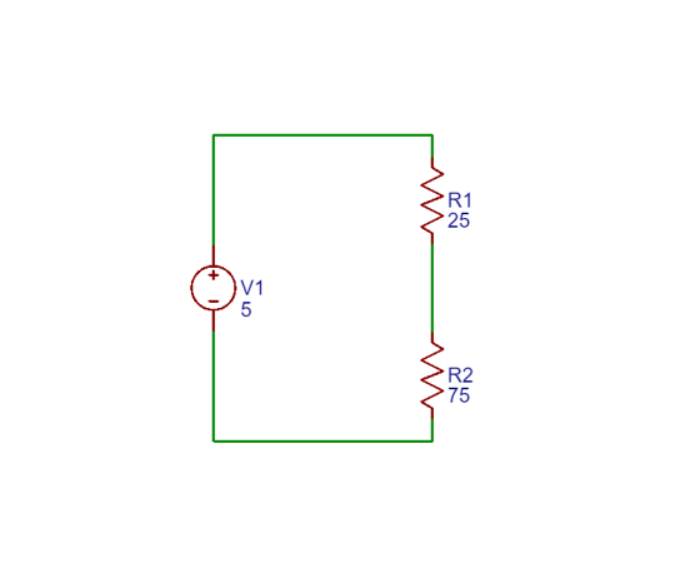

จากรูปตัวอย่าง เป็นวงจรอนุกรม มีแรงดันแหล่งจ่าย 5 โวลท์ ตัวต้านทาน R1 = 25 โอห์ม ตัวต้านทาน R2 = 75 โอห์ม จะหากระแสรวม (I) และแรงดันตกคร่อม R2 (VR2) ด้วยโปรแกรม EasyEDA SIM
เริ่มด้วยการวางอุปกรณ์โดยเลือกอุปกรณ์ใน EELib หรือ Spice Library
แหล่งจ่ายไฟ : Source
มิเตอร์วัดไฟ : Multimeter
การเปลี่ยนชนิดและชื่อของมิเตอร์
คลิ๊กที่ตัวมิเตอร์ให้ขึ้นขอบสีแดง ที่มุมขวาหัวข้อ multimeter Settings ให้เปลี่ยนชื่อ Prefix ให้เหมาะสมกับมิเตอร์ และที่ multimeter type ให้เลือกเป็น Voltmeter หรือ Ampmeter
การจำลองผล

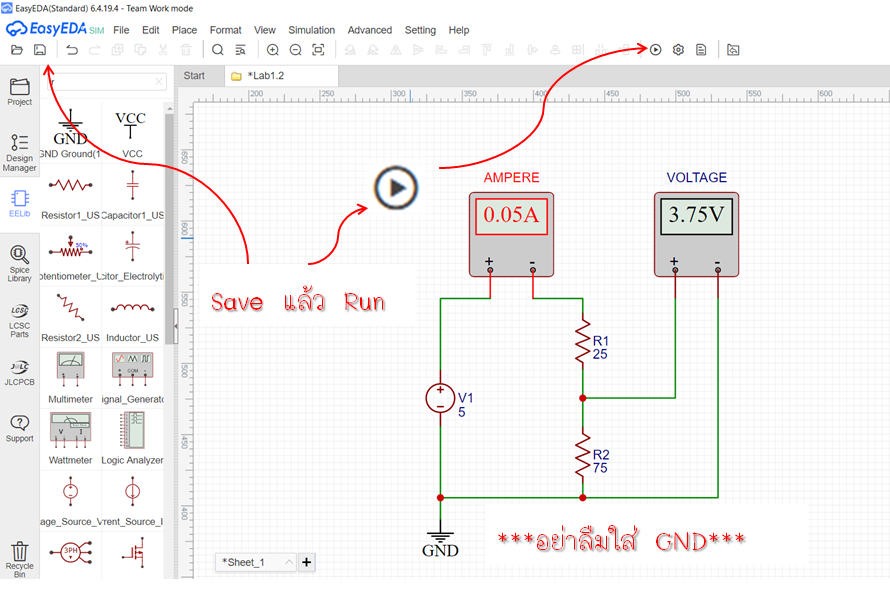

กด SAVE และทำการ Run Simulation จะได้ผลลัพธ์แรงดันตกคร่อม VR2 = 3.75 V และกระแสในวงจร I = 0.05 A (ปล. ก่อน Save ต้องใส่ GND ในวงจร ถ้าไม่ใส่จะทำให้โปรแกรมแจ้งเตือนข้อผิดพลาดตอน Save)
ตัวอย่างจำลองการหาแรงดันตกคร่อมจุด A-B ผลลัพธ์ที่ได้ VAB = -7.07 V

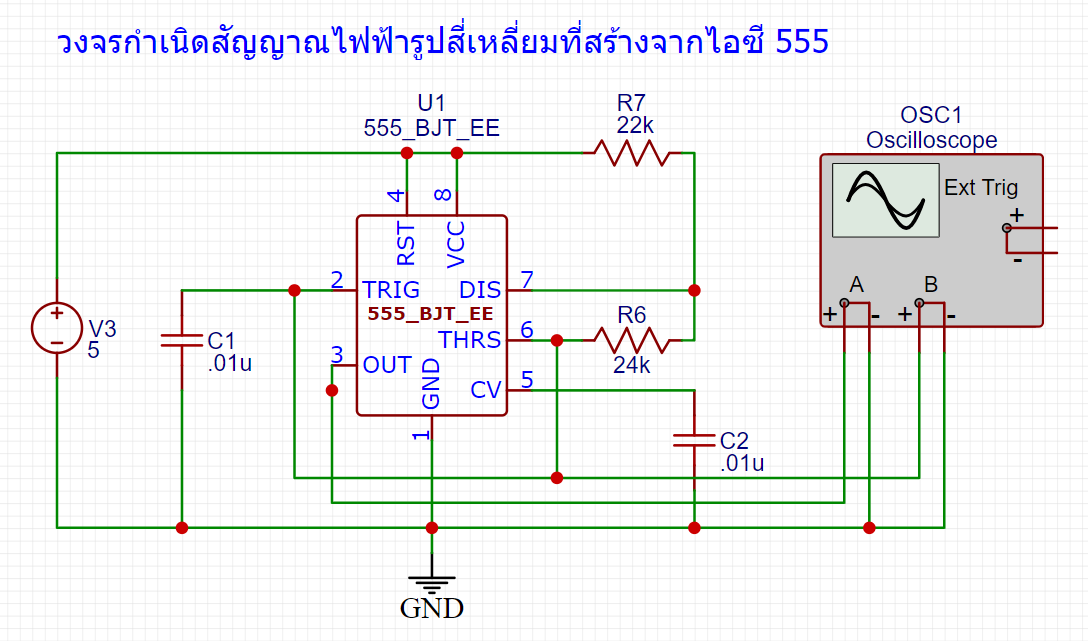

ตัวอย่างจำลองผลวงจรผลิตสัญญาณรูปสี่เหลี่ยม

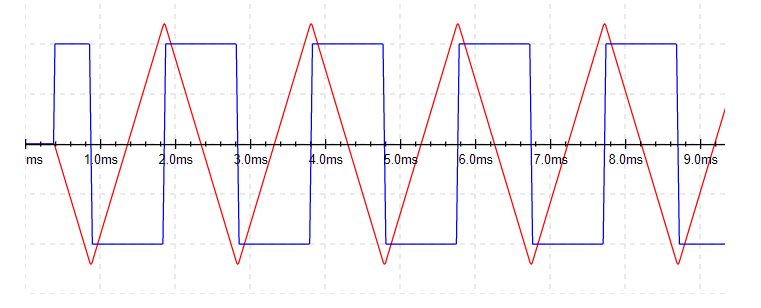

ผลลัพธ์ที่ได้จากการจำลอง
ตัวอย่างวงจรกำเนิดสัญญาณไฟฟ้ารูปสามเหลี่ยมที่สร้างด้วยออปแอมป์ 741
ผลลัพธ์ที่ได้จากการจำลอง
หวังว่าบทความนี้คงจะมีประโยชน์สำหรับผู้อ่านไม่มากก็น้อย ขอบคุณครับ
